產品介紹

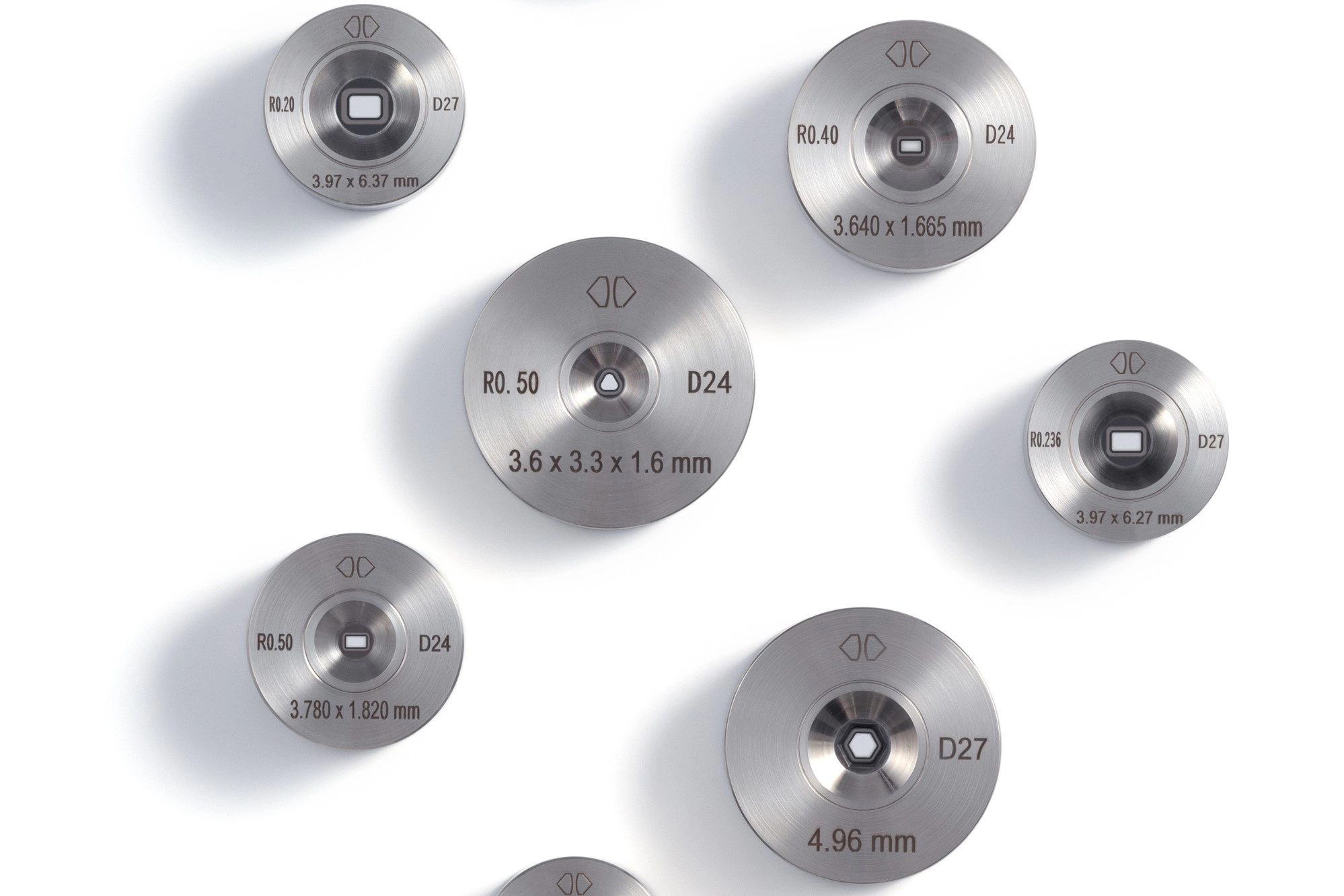

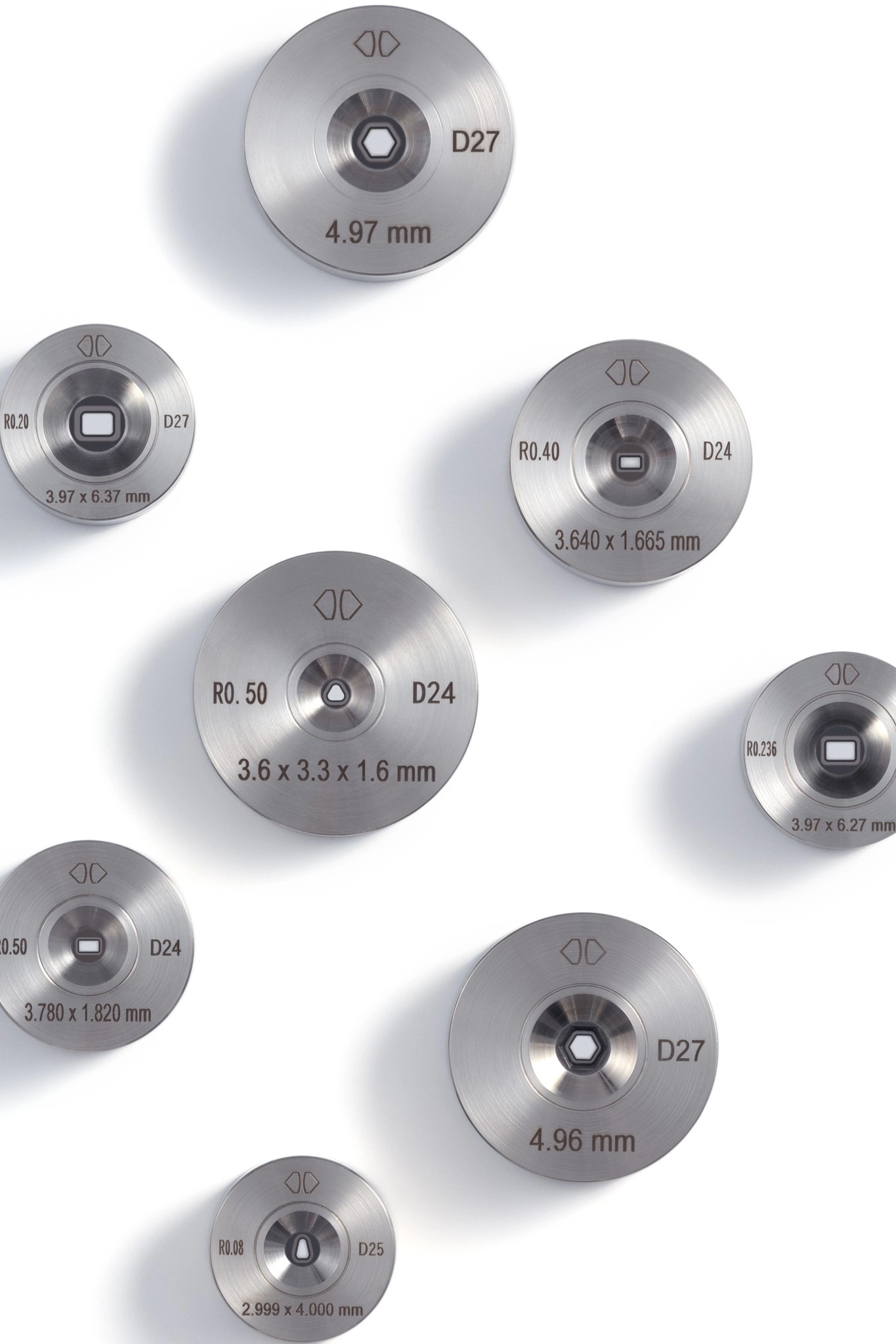

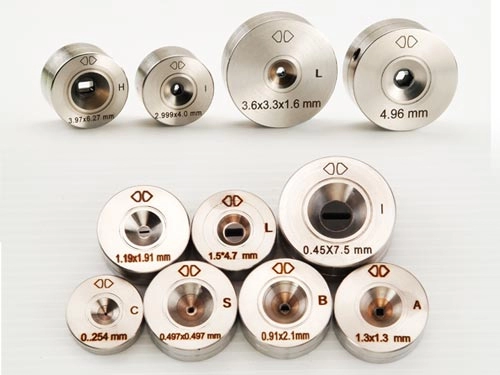

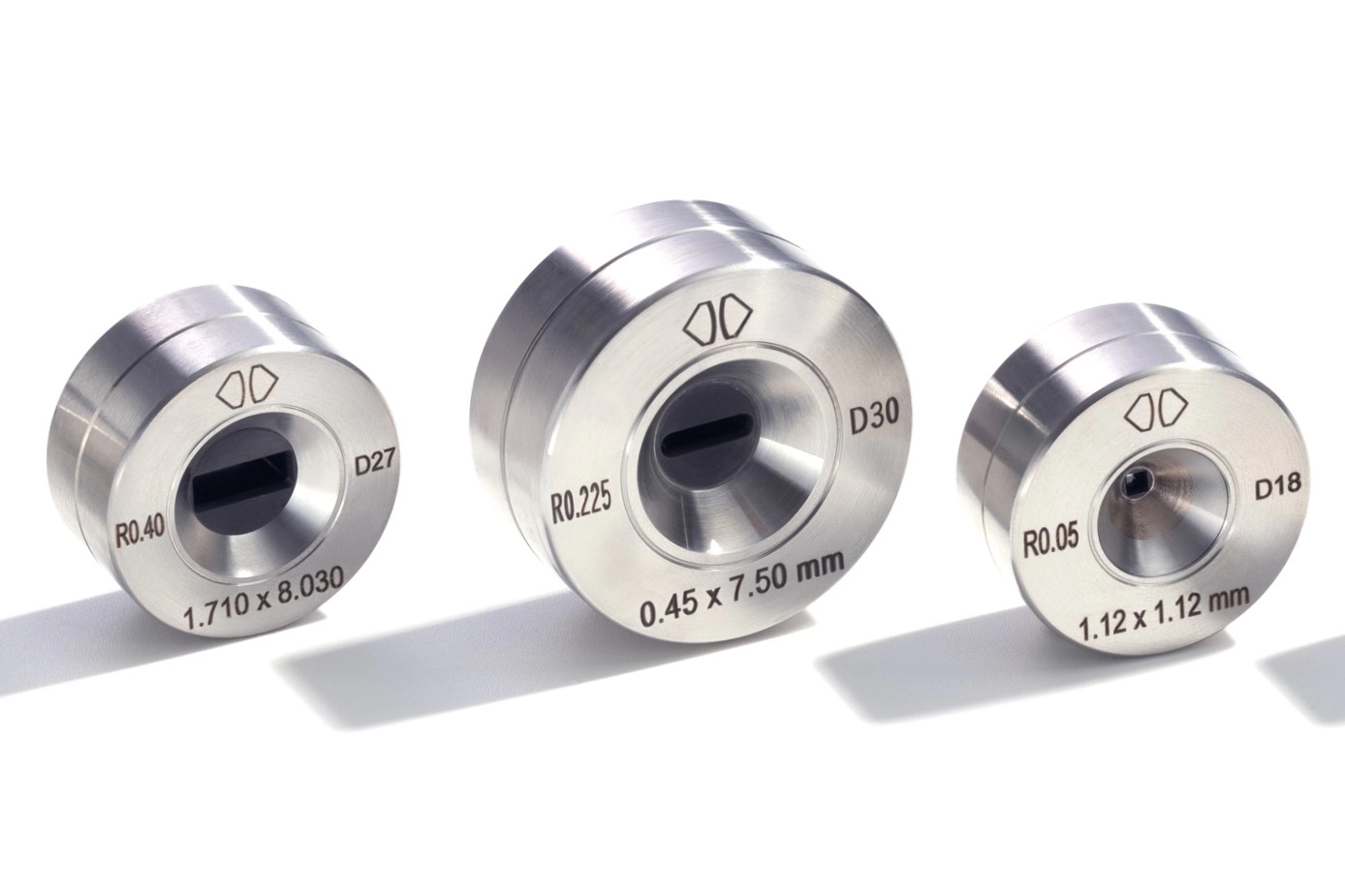

聚晶鑽石異形模
PCD成型模具專為生產非圓形線材輪廓而設計，例如方形、矩形、六角形或三角形線材。這些模具採用多晶金剛石製成，即使在高速拉伸和嚴苛生產條件下，仍能提供卓越的耐磨性與穩定性。 憑藉威力先進的異形模具拋光技術，PCD異形模具的內表面可達到媲美圓形模具的鏡面光潔度——確保線材流暢通過、幾何形狀精準無誤，並延長模具使用壽命。此類模具特別適用於建築、汽車及電子線材領域，在每次拉拔過程中均能提供高度一致的品質與持久耐用性。
威力鑽石 – 專業提供複雜拉絲用PCD成型模具
威力鑽石是台灣首家異形鑽石模具製造商，同時也是客製化PCD異形模具的信賴製造商，憑藉內部在設計、輪廓加工與拋光方面的專業技術。我們的模具均依據客戶規格量身打造，能支援精密幾何結構，具備嚴格公差控制與延長的模具壽命。
我們服務遍及全球的客戶涵蓋電氣、汽車及航太產業，致力為非圓形線材拉拔提供高效能解決方案。
◆ 可應用范圍如下表所示
|
Common Shaped Wires 常見形狀 |
Symbols 尺寸代號 |
Dimension 尺寸範圍 (mm) |
||
|
Minimum 最小 |
Maximum 最大 |
|||
|

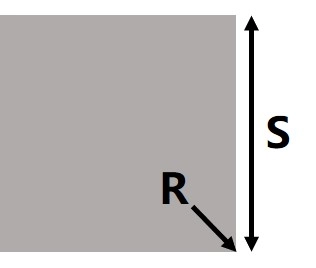

Square 正方形 |
 |
S |
0.09 |
15 |
|
R |
0.02 |
5 |
||
|

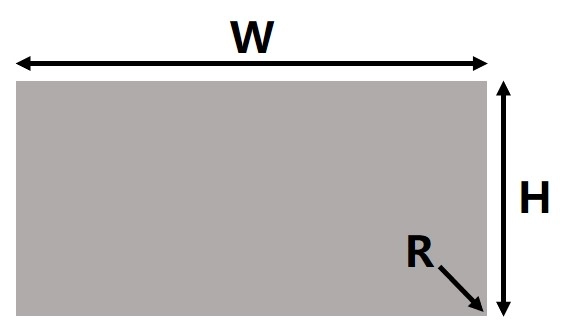

Rectangle 長方形 |
 |
W |
0.10 |
15 |
|
H |
0.05 |
10 |
||
|
R |
0.02 |
- |
||
|
W/H 長寬比 |
- |
≤ 30 |
||
|

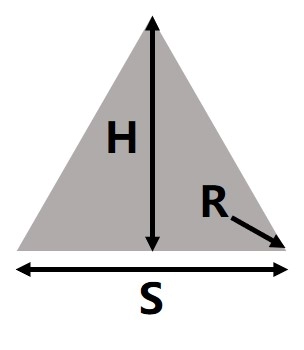

Triangle 三角形 |
 |
S |
0.30 |
10 |
|
H |
0.30 |
10 |
||
|
R |
0.03 |
- |
||
|

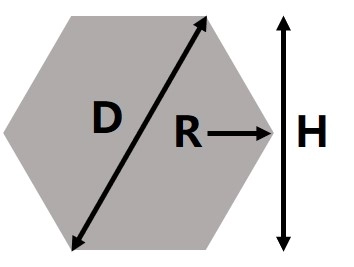

Hexagon 六角形 |
 |
H |
0.25 |
22 |
|
R |
0.05 |
- |
||
|
D |
0.30 |
25 |
||
※來函詢問時請告訴我們入線尺寸及抽拉之線材
商品特性
◆ 常見形狀包括方形、矩形、扁平形、六角形、三角形及橢圓形。
◆ 可依需求製作特殊形狀，如梯形、花瓣形或任何不規則形狀。
◆ 採用高品質多晶金剛石製成，延長工具使用壽命。
◆ 可客製化模具角度與外殼尺寸。
◆ 卓越的尺寸穩定性與表面光潔度。
常見應用領域
◆ 電機與變壓器用異形銅線及鋁線。
◆ 電子產品用扁平線與帶狀線。
◆ 航太及汽車零組件用結構線材。
◆ 工業應用領域的高性能異形線材拉拔。
