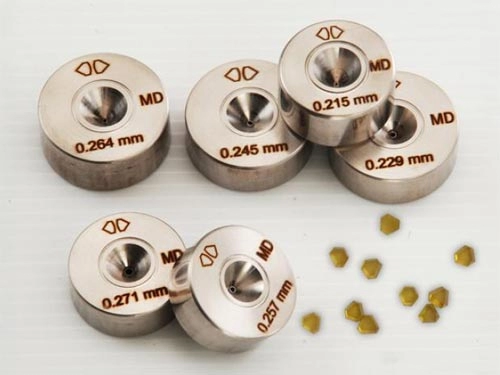

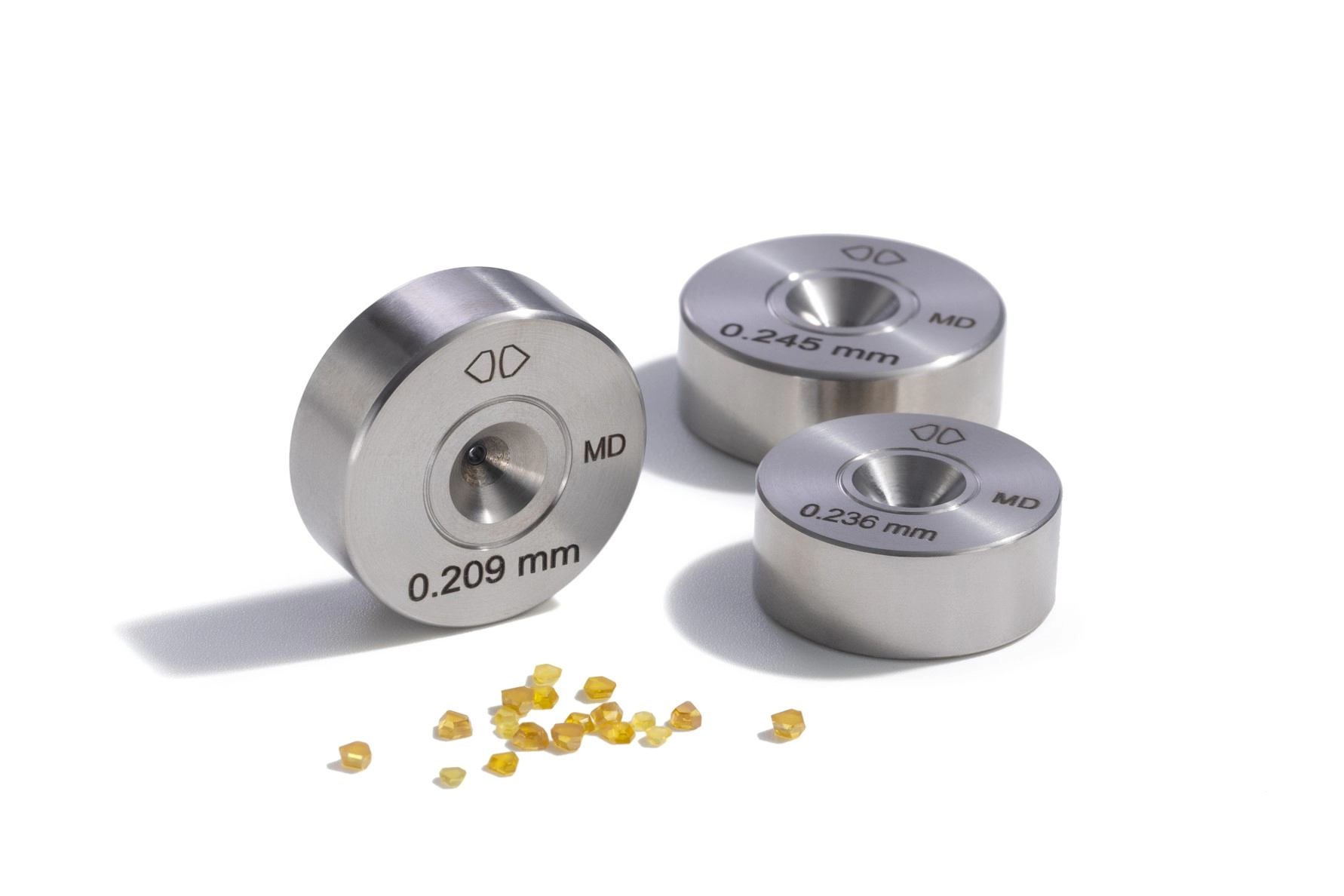

單晶鑽石伸線模

合成鑽石模頭主要分為單晶鑽石(SSCD)與聚晶鑽石(PCD)兩大類。兩者均具備卓越硬度與耐磨性,但結構與性能各異。 單晶鑽石(SSCD)模具由單一合成晶體製成,能提供卓越的表面光潔度、精準的尺寸控制及優異的導熱性,特別適用於中細線材拉拔。此類模具常見於銅、鋁、金、銀等有色金屬線材的拉拔加工。

威力鑽石 – SSCD 模具,成就持久精準與卓越性能


威力鑽石專精於設計用於關鍵應用的MD/SSCD模具,此類應用需具備嚴格公差、鏡面拋光表面,並能在高速拉絲作業中維持穩定性能。我們的模具適用於多種線徑規格,廣泛應用於鍵合線、醫療級線材及貴金屬加工領域。

憑藉深厚的專業技術、嚴格的品質管控與先進的拋光工藝,我們確保模具具備可靠的使用壽命與可重複的性能表現,助您降低成本並提升生產效率。

 單晶鑽石伸線模標準公差與外殼表 單位: mm
眼模尺寸 標準公差 最小公差

標準外殼

直徑 x 厚度

<0.040 +0-0.0005 +0-0.0004 Ø25 or 28 x 6
0.040~0.059 +0-0.0008 +0-0.0005 Ø25 or 28 x 8
0.060~0.099 +0-0.001 +0-0.0005 Ø25 or 28 x 8
0.100~0.399 +0-0.0015 +0-0.001 Ø25 or 28 x 8
0.400~0.799 +0-0.002 +0-0.001 Ø25 or 28 x 10
0.800~2.500 +0-0.003 +0-0.002 Ø25 or 28 x 12



商品特性

◆使用愛爾蘭的-Element Six公司單晶鑽石模仁MD111製成

◆精準的{111}結晶方向性

◆優越的耐磨性

◆具備高度熱穩定性

◆具備高度熱傳導性

◆壽命比天然鑽石模多30%

◆製造範圍從0.015mm到2.5mm


常見應用領域


◆ 電子產業用精密銅線與鋁線。

◆ 需嚴格公差與潔淨表面的醫療用線材。

◆ 不鏽鋼及特殊合金線材。

◆ 變形量極小的貴金屬、鐵金屬與非鐵金屬線材。
