產品介紹

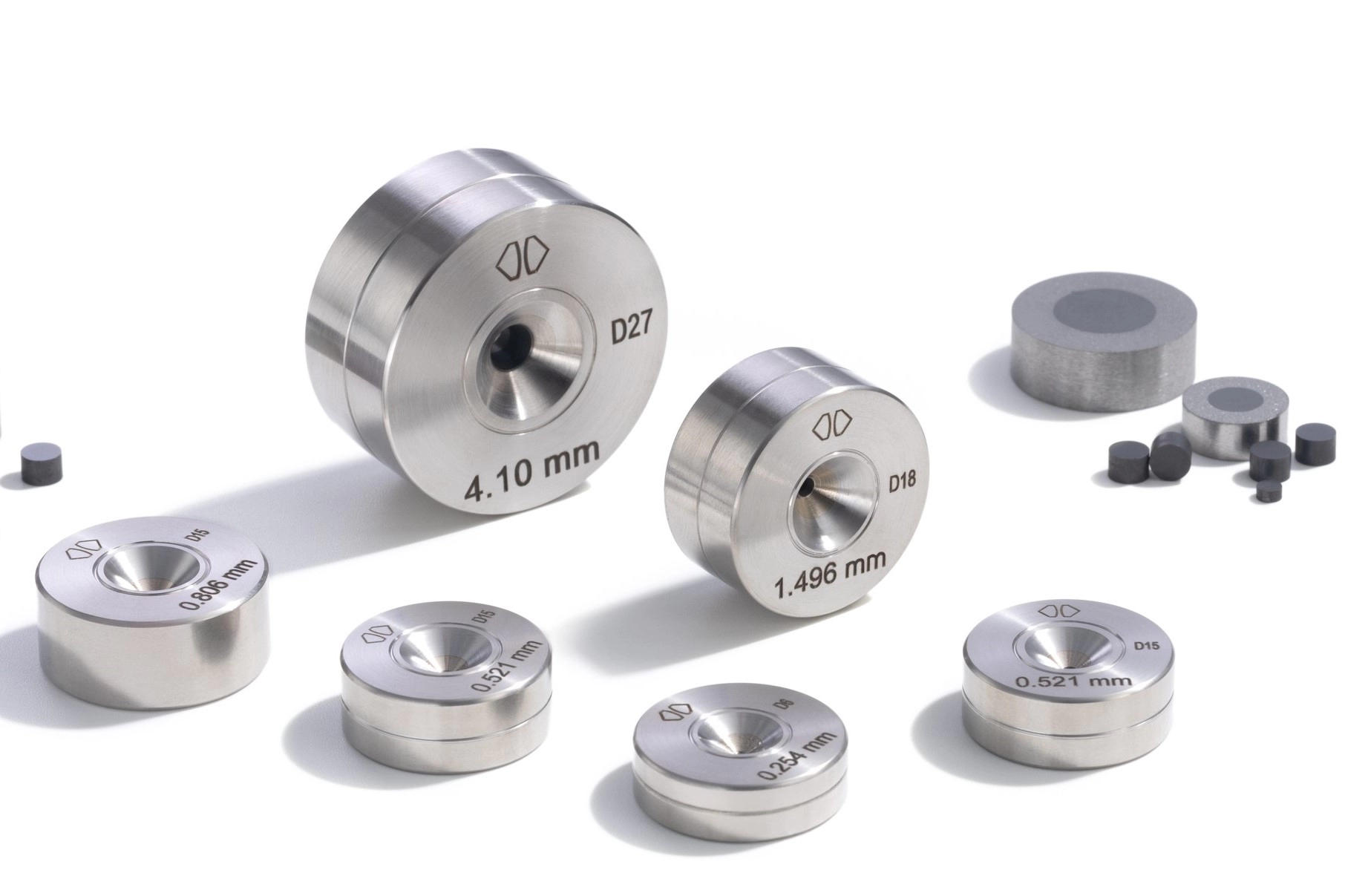

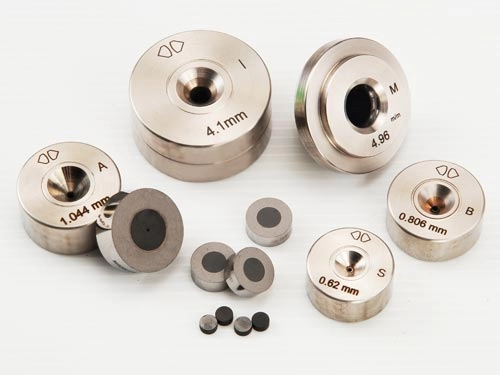

聚晶鑽石伸線模
聚晶鑽石是由合成鑽石顆粒燒結而成，具備卓越的韌性與耐磨性。此類模具適用於高速拉絲及較粗線徑的加工，能提供長效使用壽命與穩定性能。無論鐵質或非鐵質線材皆可使用，廣泛應用於電纜製造、汽車產業及工業用線生產領域，在這些對耐久性與效率要求嚴苛的領域中表現出色。
威力鑽石——值得信賴的高性能聚晶金剛石模具製造商
聚晶鑽石是由鑽石粉末與金屬結合劑在超高溫高壓下製成，有多種模仁尺寸與粒度可選擇，適合用來製作中伸至粗伸等大孔徑伸線模。其卓越的耐磨性與穩定性，加上威力獨有的補強與拋光技術，使模具壽命遠高於單晶鑽石伸線模。
|
聚晶鑽石模仁與應用孔徑範圍對照表： |
||
|
模仁型號 |
應用範圍 (mm) |
|
|
ADDMA代碼 |
威力代碼 |
|
|
D6 |
C |
0.05~0.50 |
|
D12 |
S |
0.30~0.80 |
|
D15 |
B |
0.50~1.50 |
|
D18 |
A |
0.80~2.30 |
|
D21 |
M |
1.60~3.20 |
|
D24 |
L |
2.60~4.20 |
|
D25 |
T |
3.80~5.00 |
|
D27 |
I | 3.80~5.50 |
|
D30 |
H |
4.80~7.60 |
|
D33 |
X |
6.00~9.80 |
|
D36 |
Y |
8.00~25.0 |
*ADDMA：American Diamond Die Manufacturers Association
*美國鑽石模具製造協會
| 尺寸範圍 | 標準公差 | 最小公差 |
標準外殼 |
||
| 0.05~0.10 | +0-0.0015 | +0-0.001 | Ø25 or 28 x 8 | ||
| 0.10~0.40 | +0-0.002 | +0-0.001 | Ø25 or 28 x 8 | ||
| 0.40~0.80 | +0-0.002 | +0-0.0015 | Ø25 or 28 x 10 | ||
| 0.80~2.50 | +0-0.003 | +0-0.002 | Ø25 or 28 x 12 | ||
| 2.50~4.50 | +0-0.005 | +0-0.004 | Ø30 x 15 | ||
| 4.50~8.00 | +0-0.010 | +0-0.005 | Ø42 x 20 or Ø55 x 24 | ||
| 8.00~25.0 | +0-0.020 | +0-0.010 | Ø55 x 24 or Ø60 x 28 | ||
商品特性
◆卓越的補強技術確保眼模擁有最佳的壽命
◆創新的拋光製程品質最高、交期最短
◆製造範圍從0.05mm到25mm
常見應用
◆ 銅線與鋁線拉製。
◆ 焊絲與電磁線生產。
◆ 不鏽鋼及合金線材拉製。
◆ 適用於電氣、工業及汽車領域的中大型直徑線材通用應用。
